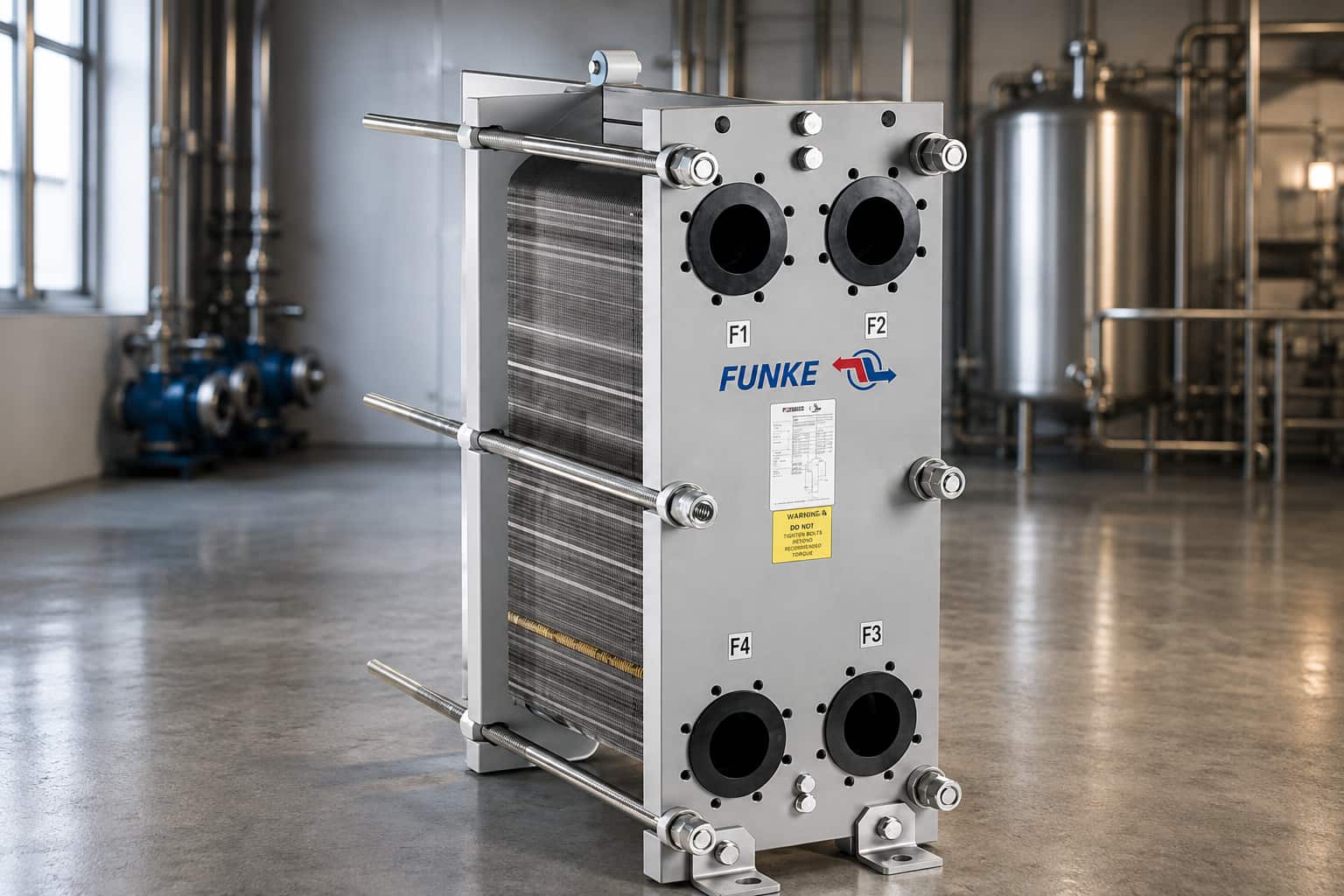

Як підібрати пластини та ущільнення для теплообмінника Funke

Пластинчасті теплообмінники Funke (Функе) використовують у системах опалення, охолодження, вентиляції, гарячого водопостачання, промислових процесах та інших інженерних рішеннях. Таке обладнання може працювати роками, але з часом потребує сервісу: очищення пластин, заміни ущільнень або підбору нових комплектуючих.

Щоб правильно підібрати пластини Funke, ущільнення Funke або інші запчастини, недостатньо орієнтуватися лише на бренд. Важливо знати точну модель теплообмінника, технічні параметри, тип пластин, матеріал прокладок і умови експлуатації.

У цій статті розберемо, які дані потрібні для підбору комплектуючих Funke, чому не варто підбирати пластини або ущільнення «на око» та в яких випадках краще звернутися до спеціалістів.

Чому важливо правильно підібрати комплектуючі Funke

Пластинчастий теплообмінник складається з пакета пластин, між якими встановлені ущільнення. Пластини відповідають за передачу тепла між середовищами, а ущільнення забезпечують герметичність і формують канали для руху потоків.

Якщо пластини або прокладки Funke підібрані неправильно, теплообмінник може працювати нестабільно. Можливі наслідки:

• протікання між пластинами;

• зниження ефективності нагріву або охолодження;

• підвищений перепад тиску;

• швидкий знос нових ущільнень;

• неправильна робота каналів;

• ризик повторного ремонту;

• простій обладнання або інженерної системи.

Тому підбір комплектуючих Funke краще починати не з приблизних розмірів, а з точної ідентифікації моделі теплообмінника.

Які комплектуючі можуть знадобитися для теплообмінника Funke

Найчастіше для пластинчастих теплообмінників Funke підбирають:

• пластини;

• ущільнення;

• прокладки;

• комплект ущільнень для пакета пластин;

• окремі пластини для заміни;

• комплектуючі для сервісного обслуговування;

• елементи, необхідні під час ремонту або повторного складання теплообмінника.

Потреба в заміні комплектуючих може виникнути через природний знос, пошкодження пластин, втрату еластичності ущільнень, забруднення, протікання або зміну умов роботи обладнання.

Де знайти модель теплообмінника Funke

Найперше потрібно перевірити шильдик — заводську табличку на теплообміннику. Саме там зазвичай вказана основна інформація, яка допомагає підібрати пластини, ущільнення та інші комплектуючі.

На шильдику можуть бути зазначені:

• модель теплообмінника;

• серійний номер;

• рік виготовлення;

• робочий тиск;

• робоча температура;

• кількість пластин;

• площа теплообміну;

• матеріал пластин;

• матеріал ущільнень;

• інші технічні параметри.

Для підбору бажано зробити чітке фото шильдика, щоб усі цифри, літери та технічні позначення добре читалися.

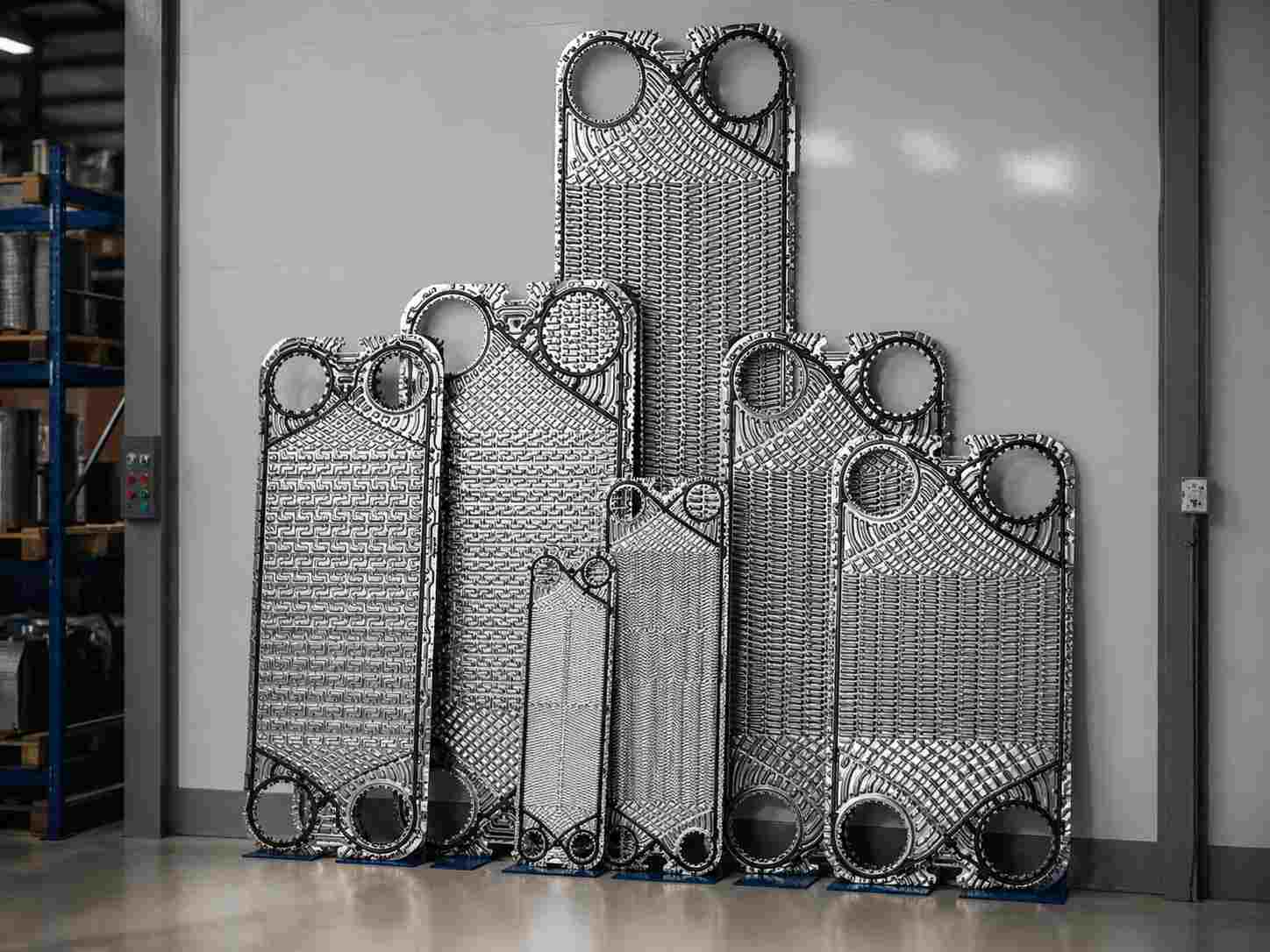

Які дані потрібні для підбору пластин Funke

Пластини Funke не варто підбирати лише за зовнішнім виглядом. Навіть схожі пластини можуть відрізнятися за розміром, гофруванням, товщиною, матеріалом або схемою встановлення.

Для підбору пластин Funke бажано підготувати:

• модель теплообмінника;

• фото шильдика;

• фото пластини з обох сторін;

• розміри пластини;

• кількість пластин у пакеті;

• матеріал пластини, якщо він відомий;

• тип робочого середовища;

• температуру;

• тиск;

• опис проблеми;

• інформацію про те, чи потрібна повна або часткова заміна.

Чим більше даних надано на старті, тим швидше можна визначити потрібні комплектуючі та уникнути помилки в підборі.

Які дані потрібні для підбору ущільнень Funke

Ущільнення Funke, або прокладки Funke, забезпечують герметичність між пластинами. Вони мають відповідати не лише моделі теплообмінника, а й умовам експлуатації.

Для підбору ущільнень потрібні:

• модель теплообмінника Funke;

• фото шильдика;

• фото старої прокладки;

• фото пластини;

• тип ущільнення;

• матеріал старого ущільнення, якщо він відомий;

• робоче середовище;

• температура;

• тиск;

• стан старих прокладок;

• причина заміни.

Частина клієнтів шукає «ущільнення Funke», частина — «прокладки Funke». У більшості випадків ці запити стосуються одного й того самого елемента: прокладок, які встановлюються між пластинами та забезпечують герметичність теплообмінника.

Коли потрібно міняти пластини Funke

Заміна пластин може бути потрібна не лише при явному пошкодженні. Іноді пластини зовні виглядають придатними, але вже не забезпечують нормальну роботу теплообмінника.

Пластини Funke (Функе) можуть потребувати заміни, якщо:

• є механічні пошкодження;

• з’явилися сліди корозії;

• пластина деформована;

• є підозра на внутрішнє протікання;

• теплообмінник втратив ефективність;

• пластини сильно забруднені або пошкоджені під час очищення;

• обладнання працювало з порушенням допустимих параметрів.

У деяких випадках достатньо замінити окремі пластини. Але якщо знос значний або проблема повторюється, варто перевірити стан усього пакета пластин.

Коли потрібно міняти ущільнення Funke (Функе)

Ущільнення з часом старіють, втрачають еластичність і можуть перестати забезпечувати герметичність. Це природний процес, особливо якщо теплообмінник працює за високих температур, з перепадами навантаження або в складних умовах.

Ознаки того, що ущільнення Funke потрібно замінити:

• протікання між пластинами;

• прокладки стали жорсткими;

• є тріщини або розриви;

• ущільнення деформувалося;

• прокладка не тримається в посадковому місці;

• матеріал набряк або розм’якшився;

• теплообмінник давно не проходив сервіс.

Не завжди варто міняти лише одну прокладку, яка явно протікає. Якщо всі ущільнення встановлювалися одночасно та працювали в однакових умовах, вони можуть бути зношені приблизно рівномірно. У такому випадку часткова заміна може дати тимчасовий результат.

Чому не варто підбирати пластини та ущільнення «на око»

У пластинчастих теплообмінниках точність підбору комплектуючих має велике значення. Пластина або прокладка може виглядати схожою, але не відповідати конкретній моделі теплообмінника.

Ризики неправильного підбору:

• ущільнення не встановлюється в посадкове місце;

• пластина не підходить за розміром або типом;

• пакет пластин неможливо правильно зібрати;

• з’являються протікання;

• знижується ефективність теплообміну;

• обладнання доводиться повторно розбирати;

• збільшується ризик простою системи.

Тому перед замовленням комплектуючих краще надати спеціалістам повну інформацію про теплообмінник і умови його роботи.

Що робити, якщо шильдик пошкоджений або відсутній

Якщо заводська табличка на теплообміннику не читається або втрачена, підбір комплектуючих ускладнюється, але не завжди стає неможливим.

У такому випадку варто підготувати:

• фото теплообмінника з різних сторін;

• фото рами (несучих плит);

• фото пластин;

• фото старих ущільнень;

• заміри пластини;

• кількість пластин у пакеті;

• опис системи, у якій працює теплообмінник;

• дані про температуру, тиск і робоче середовище.

За цією інформацією можна попередньо визначити модель або звузити варіанти підбору. Якщо даних недостатньо, може знадобитися додаткова діагностика обладнання.

Коли підбір комплектуючих варто поєднати із сервісом

Якщо теплообмінник Funke має протікання, погано нагріває або охолоджує середовище, давно не обслуговувався або працює нестабільно, краще не обмежуватися лише замовленням окремих комплектуючих.

У таких випадках варто перевірити:

• стан пластин;

• стан ущільнень;

• наявність забруднення;

• правильність складання пакета;

• посадкові місця ущільнень;

• фактичні робочі параметри системи.

Комплексний підхід допомагає не просто замінити одну деталь, а зрозуміти причину проблеми та зменшити ризик повторного ремонту.

Де замовити пластини та ущільнення Funke в Україні

Компанія Термопром допомагає з підбором пластин, ущільнень, прокладок та інших комплектуючих для пластинчастих теплообмінників Funke (Функе). Ми знаходимося в Києві та працюємо з підприємствами по всій Україні.

Для підбору комплектуючих можна надіслати фото шильдика, фото пластин або старих ущільнень, а також основні параметри роботи обладнання. Це допоможе швидше визначити модель теплообмінника Funke та підібрати сумісні запчастини.

Термопром також може проконсультувати щодо сервісу, ремонту та обслуговування пластинчастих теплообмінників Funke.

Висновок

Підбір пластин та ущільнень Funke (Функе) потрібно починати з точної ідентифікації моделі теплообмінника. Для цього важливо перевірити шильдик, технічну документацію, стан пластин і старих прокладок, а також зібрати дані про умови роботи обладнання.

Не варто підбирати комплектуючі «на око», навіть якщо пластини або ущільнення здаються схожими. Неправильний підбір може призвести до протікань, зниження ефективності та повторного ремонту.

Якщо модель теплообмінника визначити складно або обладнання вже має ознаки несправності, краще звернутися до спеціалістів. Це допоможе підібрати сумісні комплектуючі та продовжити термін служби теплообмінника.

Якщо теплообмінник протікає, забруднений або втратив продуктивність, може знадобитися ремонт теплообмінника Funke.

Загальні ознаки зношення прокладок також описані у статті про те, коли потрібно міняти ущільнення теплообмінника.
