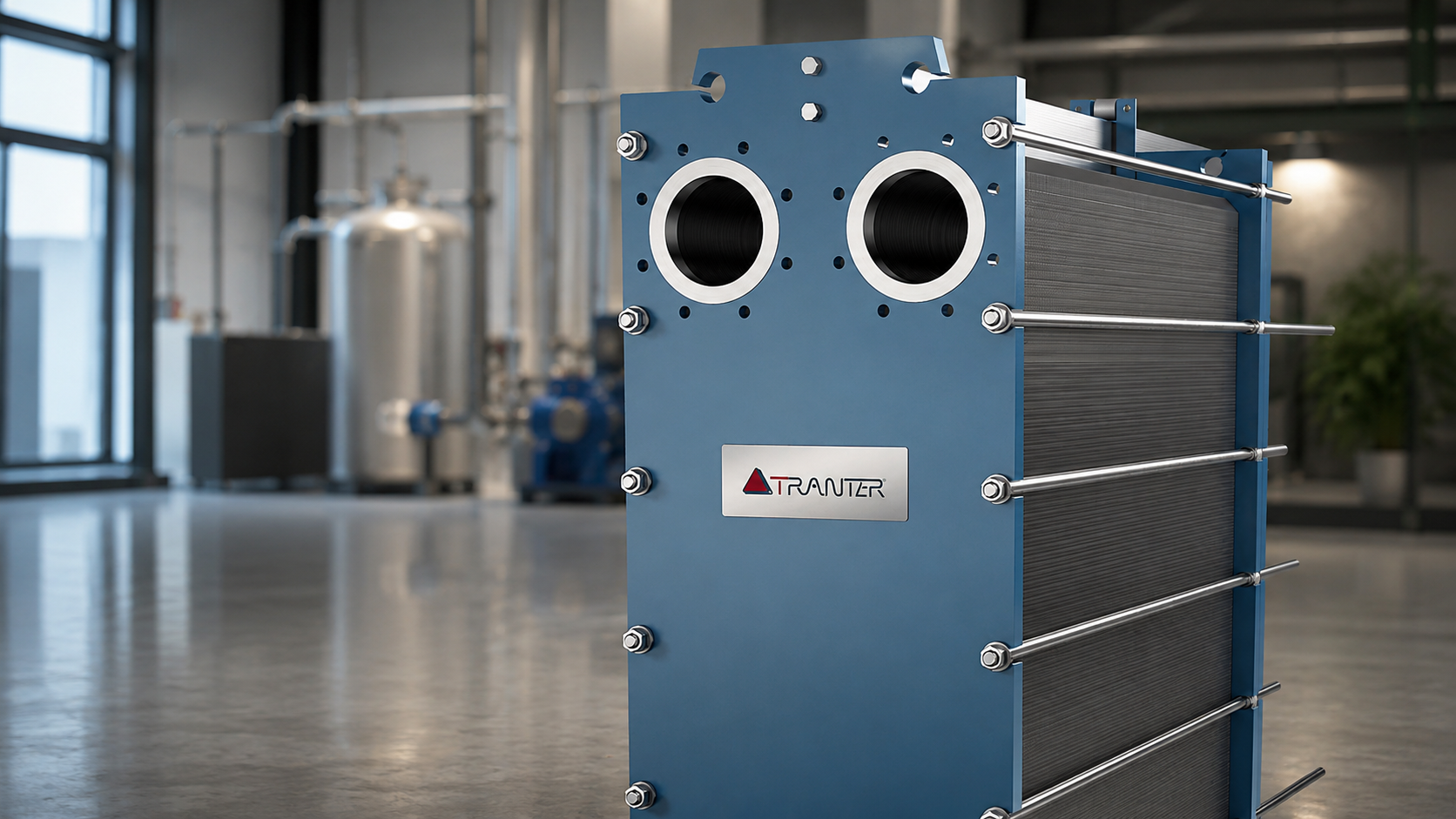

Ремонт теплообмінника Tranter: основні несправності та коли потрібен сервіс

Пластинчасті теплообмінники Tranter використовуються в системах опалення, гарячого водопостачання, охолодження, вентиляції, промислових процесах та інших інженерних рішеннях. Таке обладнання розраховане на тривалу роботу, але з часом може потребувати сервісного обслуговування, очищення, заміни ущільнень, пластин або інших комплектуючих.

Ремонт теплообмінника Tranter не завжди означає повну заміну обладнання. У багатьох випадках проблему можна вирішити після діагностики: замінити прокладки, очистити пластини, перевірити пакет пластин, усунути протікання або підібрати потрібні комплектуючі.

У цій статті розберемо, які несправності найчастіше виникають у пластинчастих теплообмінниках Tranter, коли потрібен ремонт і які дані варто підготувати перед зверненням до спеціалістів.

Коли теплообміннику Tranter потрібен ремонт

Звертатися до сервісу варто не лише тоді, коли теплообмінник уже повністю зупинився або має явне протікання. Часто перші ознаки несправності з’являються раніше, і саме на цьому етапі ремонт може бути швидшим та менш витратним.

Ремонт або діагностика теплообмінника Tranter можуть бути потрібні, якщо:

• з’явилося протікання між пластинами;

• теплообмінник гірше нагріває або охолоджує середовище;

• збільшився перепад тиску;

• обладнання працює нестабільно;

• є підозра на забруднення пластин;

• ущільнення втратили еластичність або деформувалися;

• пластини мають сліди корозії, деформації або механічних пошкоджень;

• теплообмінник давно не проходив сервіс;

• після попереднього ремонту проблема повторюється.

Якщо обладнання працює на важливому виробничому або інженерному об’єкті, краще не чекати аварійної ситуації. Планова діагностика часто допомагає уникнути простою системи та більш дорогого ремонту.

Основні несправності пластинчастих теплообмінників Tranter

Проблеми з теплообмінником можуть бути пов’язані не тільки з одним елементом. Іноді причина в ущільненнях, іноді — у забрудненні пластин, неправильному стягуванні пакета, зношенні комплектуючих або зміні умов експлуатації.

Найпоширеніші несправності:

• зовнішні протікання;

• внутрішні протікання між контурами;

• забруднення пластин;

• зниження ефективності теплообміну;

• підвищений перепад тиску;

• пошкодження ущільнень;

• пошкодження або знос пластин;

• неправильне складання після попереднього сервісу.

Щоб правильно визначити причину, недостатньо просто побачити симптом. Наприклад, протікання може бути наслідком старих прокладок, пошкоджених пластин, неправильного стягування або невідповідних умов роботи. Тому ремонт варто починати з діагностики.

Протікання між пластинами

Одна з найчастіших причин звернення до сервісу — протікання між пластинами теплообмінника. Зовні це може виглядати як краплі, підтікання або сліди рідини на корпусі та в зоні пакета пластин.

Можливі причини протікання:

• зношені ущільнення;

• втрата еластичності прокладок;

• пошкодження або зміщення ущільнення;

• забруднення посадкового місця;

• неправильне стягування пакета пластин;

• механічне пошкодження пластини;

• робота при невідповідному тиску або температурі.

Важливо не намагатися вирішити проблему лише додатковим стягуванням теплообмінника. Якщо причина в пошкоджених ущільненнях або пластинах, надмірне стягування може погіршити ситуацію. Спочатку потрібно визначити, чому саме виникло протікання.

Внутрішнє протікання між контурами

Внутрішнє протікання складніше помітити, ніж зовнішнє. У такому випадку рідина може переходити з одного контуру в інший, хоча зовні теплообмінник виглядає герметичним.

Ознаками внутрішньої проблеми можуть бути:

• зміна параметрів робочого середовища;

• підозра на змішування контурів;

• нестабільна робота системи;

• погіршення якості процесу;

• нетипові показники тиску або температури.

Причиною може бути пошкодження пластини, корозія, мікротріщина або інший дефект у пакеті пластин. У такій ситуації потрібна діагностика, оскільки проста заміна ущільнень не завжди вирішує проблему.

Зниження ефективності нагріву або охолодження

Якщо теплообмінник Tranter почав гірше передавати тепло, це не завжди означає, що він вийшов з ладу. Часто причина полягає в забрудненні пластин, не паспортні витрати середовища, відкладеннях або неправильних робочих параметрах.

Можливі симптоми:

• теплообмінник не досягає потрібної температури;

• система довше виходить на робочий режим;

• збільшуються витрати енергії;

• обладнання працює з перевантаженням;

• погіршується стабільність технологічного процесу.

У таких випадках може знадобитися очищення пластин, перевірка стану ущільнень, діагностика пакета пластин і контроль фактичних параметрів роботи.

Забруднення пластин

Пластини теплообмінника контактують із робочими середовищами, тому з часом на них можуть накопичуватися відкладення. Це зменшує ефективність теплообміну та може збільшувати перепад тиску.

Забруднення пластин може виникати через:

• якість робочого середовища;

• накип;

• механічні домішки;

• відкладення на поверхні пластин;

• недостатню фільтрацію;

• тривалу роботу без обслуговування.

Якщо пластини забруднені, теплообмінник може формально працювати, але вже не забезпечувати потрібну продуктивність. У такому випадку сервіс може включати розбирання теплообмінника, очищення пластин, перевірку їхнього стану та повторне складання.

Пошкодження ущільнень

Ущільнення Tranter відповідають за герметичність між пластинами. З часом вони можуть старіти, втрачати еластичність, тріскатися, деформуватися або зміщуватися з посадкового місця.

Ознаки проблем з ущільненнями:

• протікання між пластинами;

• видимі тріщини або розриви;

• ущільнення стало жорстким;

• прокладка втратила форму;

• матеріал набряк або розм’якшився;

• прокладка не тримається в посадковому місці.

У такому випадку може бути потрібна заміна ущільнень Tranter. Для правильного підбору важливо знати модель теплообмінника, матеріал прокладки, робоче середовище, температуру та тиск.

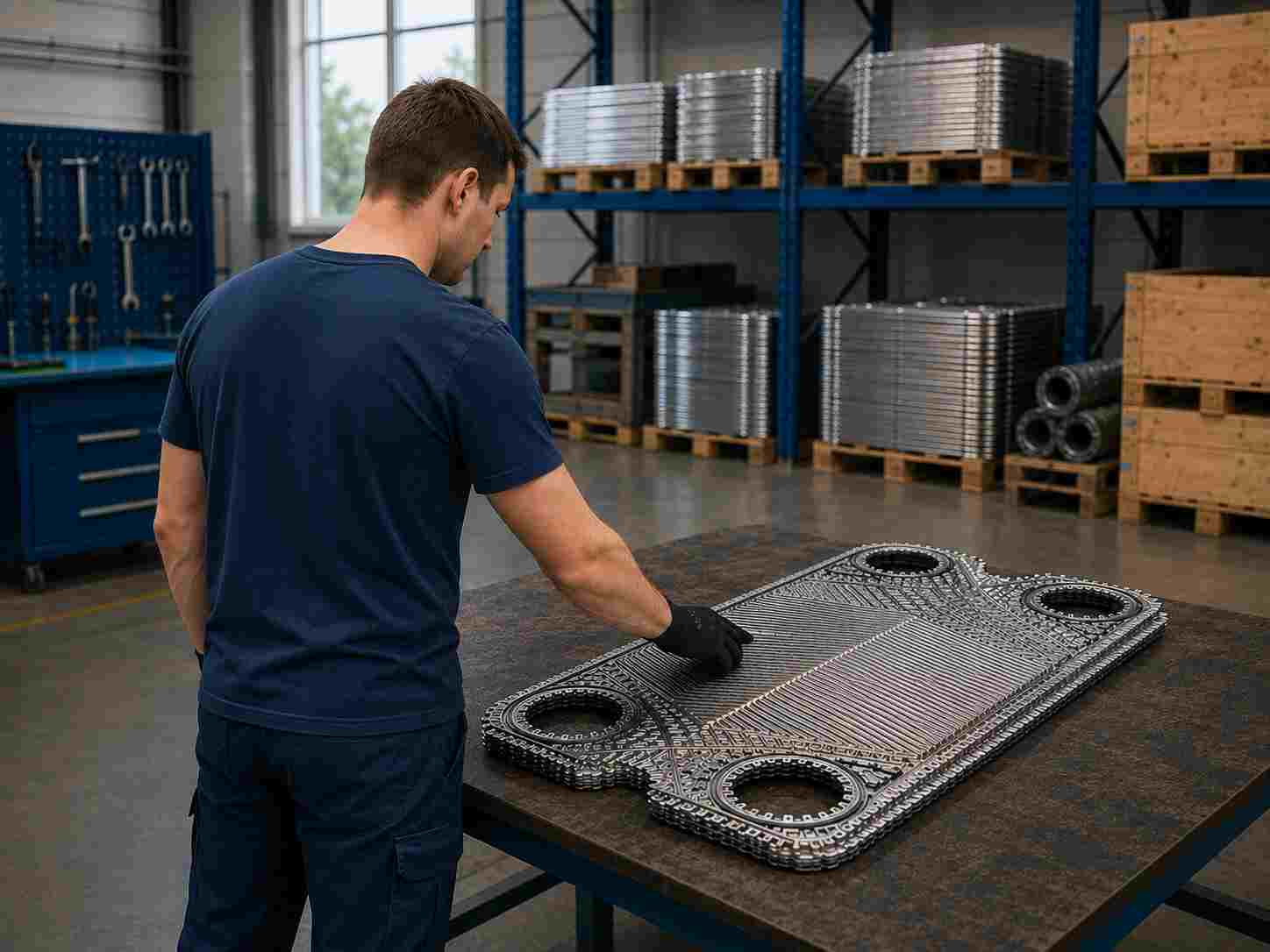

Пошкодження або знос пластин

Пластини — один із головних елементів теплообмінника. Вони формують канали для руху середовищ і забезпечують передачу тепла. Якщо пластина пошкоджена, теплообмінник може втратити герметичність або ефективність.

Причини пошкодження пластин:

• корозія;

• механічні пошкодження;

• неправильне очищення;

• агресивне робоче середовище;

• перевищення допустимих параметрів;

• тривала експлуатація без сервісу;

• неправильне складання пакета пластин.

Не завжди потрібно міняти весь пакет пластин. У деяких випадках можна замінити окремі елементи, але рішення варто приймати після діагностики. Якщо пошкоджень багато або пластини мають значний знос, може знадобитися комплексний ремонт.

Чому не варто відкладати ремонт теплообмінника

На початковому етапі проблема може виглядати незначною: невелике протікання, нестабільна температура або поступове падіння ефективності. Але якщо не провести діагностику вчасно, несправність може розвиватися далі.

Відкладений ремонт може призвести до:

• аварійної зупинки обладнання;

• збільшення витрат на сервіс;

• пошкодження більшої кількості пластин;

• втрати герметичності;

• зниження енергоефективності;

• ризику змішування середовищ;

• простою виробничого або інженерного процесу.

Саме тому теплообмінник краще обслуговувати не тоді, коли він уже повністю вийшов з ладу, а при появі перших ознак нестабільної роботи.

Які дані потрібні для діагностики та ремонту Tranter

Щоб спеціалісти могли швидше оцінити ситуацію, перед зверненням бажано підготувати базову інформацію про теплообмінник і проблему.

Для діагностики можуть знадобитися:

• модель теплообмінника Tranter;

• фото шильдика;

• серійний номер, якщо він зберігся;

• фото теплообмінника з різних сторін;

• фото місця протікання;

• фото пластин або ущільнень, якщо теплообмінник уже розбирався;

• опис проблеми;

• робоче середовище;

• температура;

• тиск;

• коли востаннє робили сервіс;

• чи змінювалися раніше пластини або ущільнення.

Якщо шильдик втрачений або не читається, все одно можна надіслати фото обладнання, пластин і старих комплектуючих. Це допоможе попередньо визначити модель або звузити варіанти підбору.

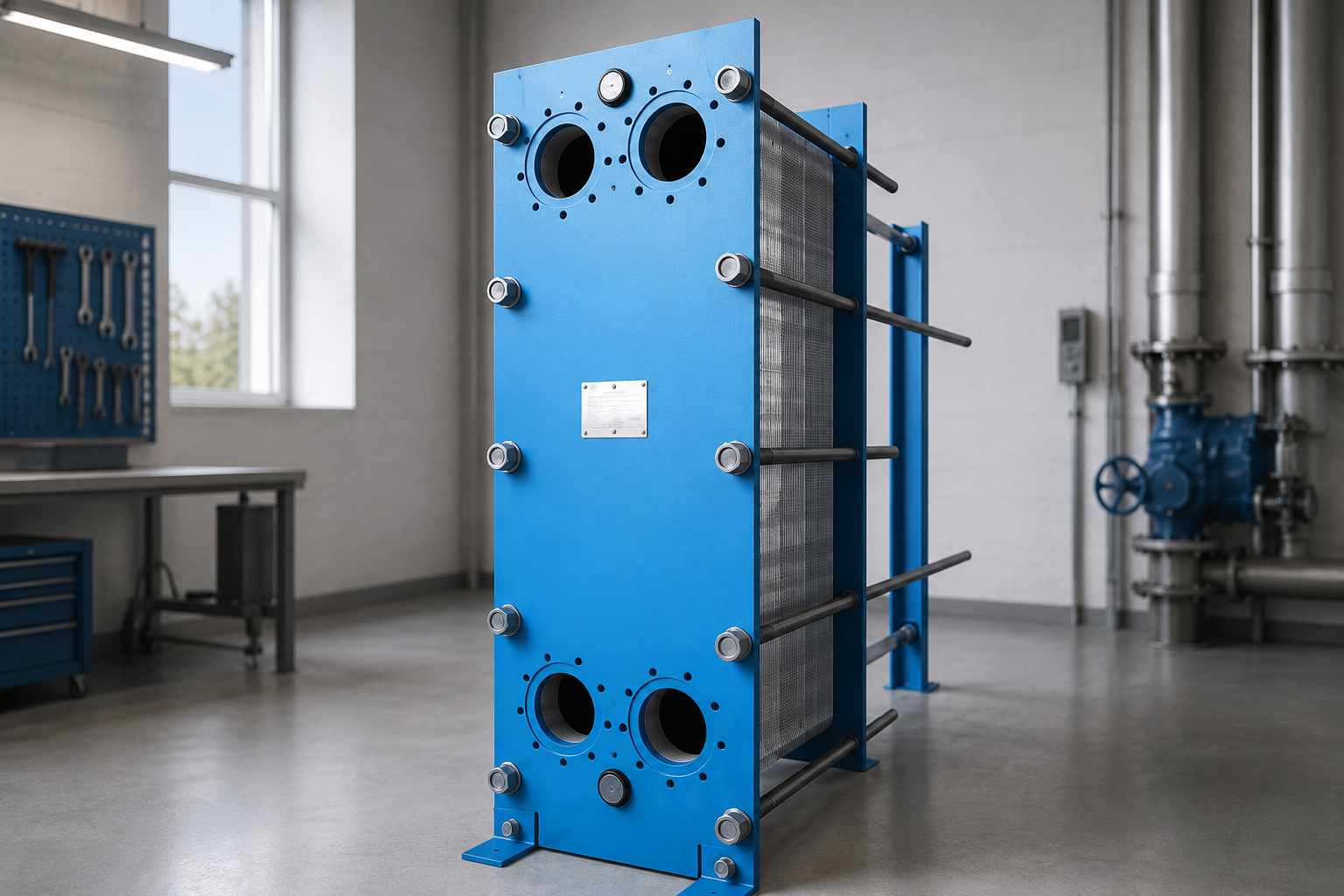

Як може проходити ремонт теплообмінника Tranter

Конкретний обсяг робіт залежить від стану обладнання та характеру несправності. У різних випадках ремонт може включати різні етапи.

Зазвичай сервіс може передбачати:

• огляд теплообмінника;

• визначення причини несправності;

• розбирання пакета пластин;

• очищення пластин;

• перевірку стану пластин;

• заміну пошкоджених пластин;

• заміну ущільнень;

• перевірку посадкових місць;

• повторне складання;

• контроль герметичності;

• консультацію щодо подальшої експлуатації.

Якщо проблема пов’язана тільки з ущільненнями, ремонт може бути відносно простішим. Якщо є пошкодження пластин, корозія або внутрішнє протікання, може знадобитися більш детальна діагностика та заміна окремих елементів.

Ремонт чи заміна теплообмінника: що обрати

Не завжди при несправності потрібно одразу міняти весь теплообмінник. У багатьох випадках ремонт пластинчастого теплообмінника Tranter є доцільним, особливо якщо рама та основні елементи обладнання в нормальному стані.

Ремонт може бути доречним, якщо:

• пошкоджені окремі пластини;

• потрібна заміна ущільнень;

• проблема пов’язана із забрудненням;

• обладнання можна відновити без повної заміни;

• модель теплообмінника ще придатна для подальшої експлуатації.

Заміна всього теплообмінника може розглядатися, якщо обладнання має значний знос, критичні пошкодження, застарілі параметри або ремонт економічно недоцільний.

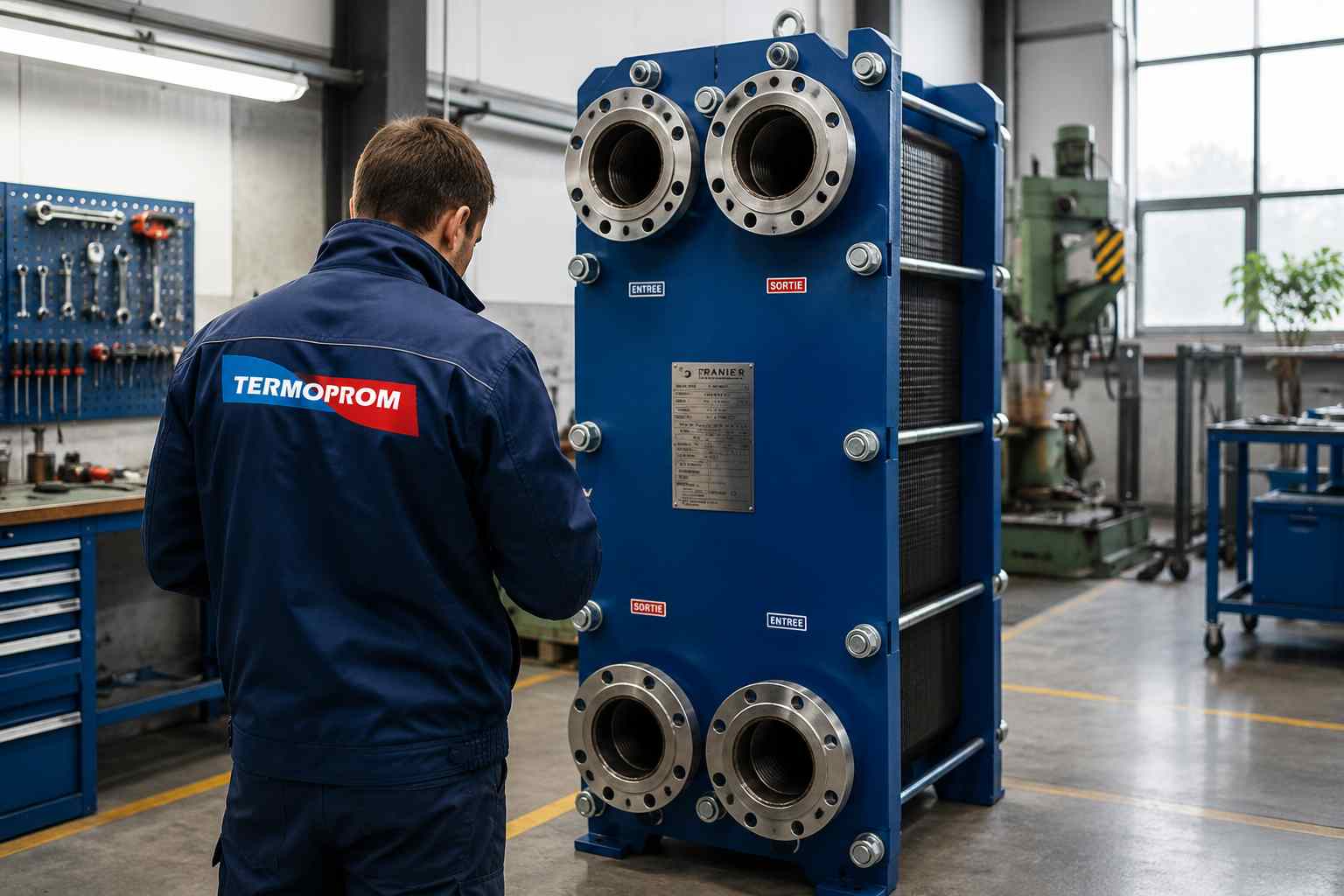

Де замовити ремонт теплообмінника Tranter в Україні

Компанія Термопром допомагає з підбором комплектуючих, пластин, ущільнень та сервісом пластинчастих теплообмінників Tranter. Ми знаходимося в Києві та працюємо з підприємствами по всій Україні.

Для попередньої оцінки можна надіслати фото шильдика, фото місця протікання, фото пластин або ущільнень, а також основні параметри роботи обладнання. Це допоможе швидше визначити можливу причину несправності та підібрати потрібні комплектуючі для ремонту.

Термопром може проконсультувати щодо ремонту, обслуговування, заміни ущільнень, підбору пластин та інших запчастин для теплообмінників Tranter.

Висновок

Ремонт теплообмінника Tranter потрібен при протіканнях, зниженні ефективності, забрудненні пластин, пошкодженні ущільнень, внутрішніх протіканнях або нестабільній роботі системи. Щоб правильно визначити причину несправності, важливо провести діагностику та зібрати дані про модель обладнання, умови роботи й стан комплектуючих.

Якщо теплообмінник Tranter протікає, гірше нагріває або охолоджує середовище, має перепади тиску чи давно не проходив сервіс, краще не відкладати обслуговування. Своєчасний ремонт допомагає продовжити термін служби обладнання, зменшити ризик простою та уникнути більш складних несправностей.

Також рекомендуємо дізнатися, коли потрібно міняти ущільнення теплообмінника Tranter, щоб уникнути протікань і пошкодження пластин.
