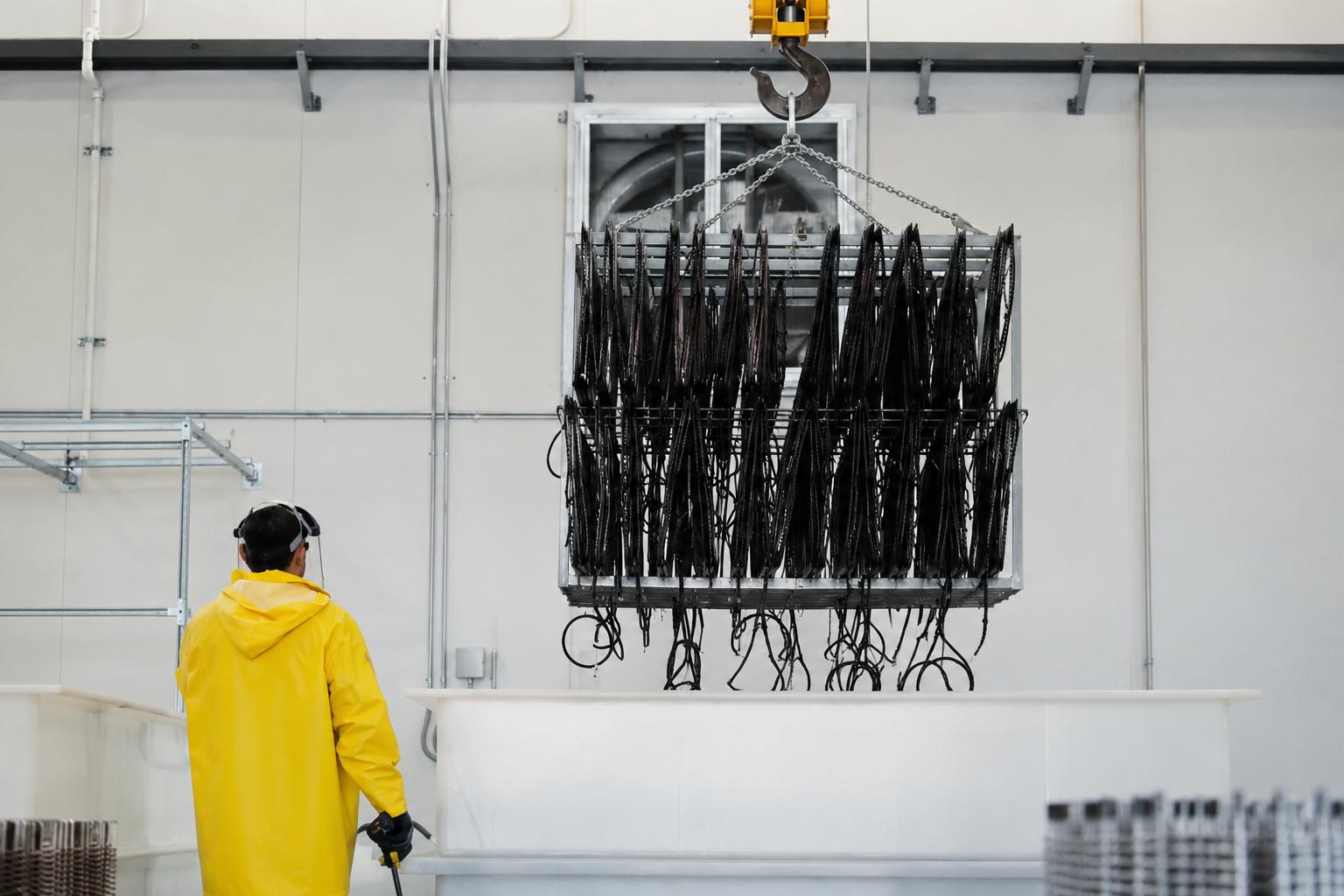

Коли потрібно міняти ущільнення теплообмінника Tranter

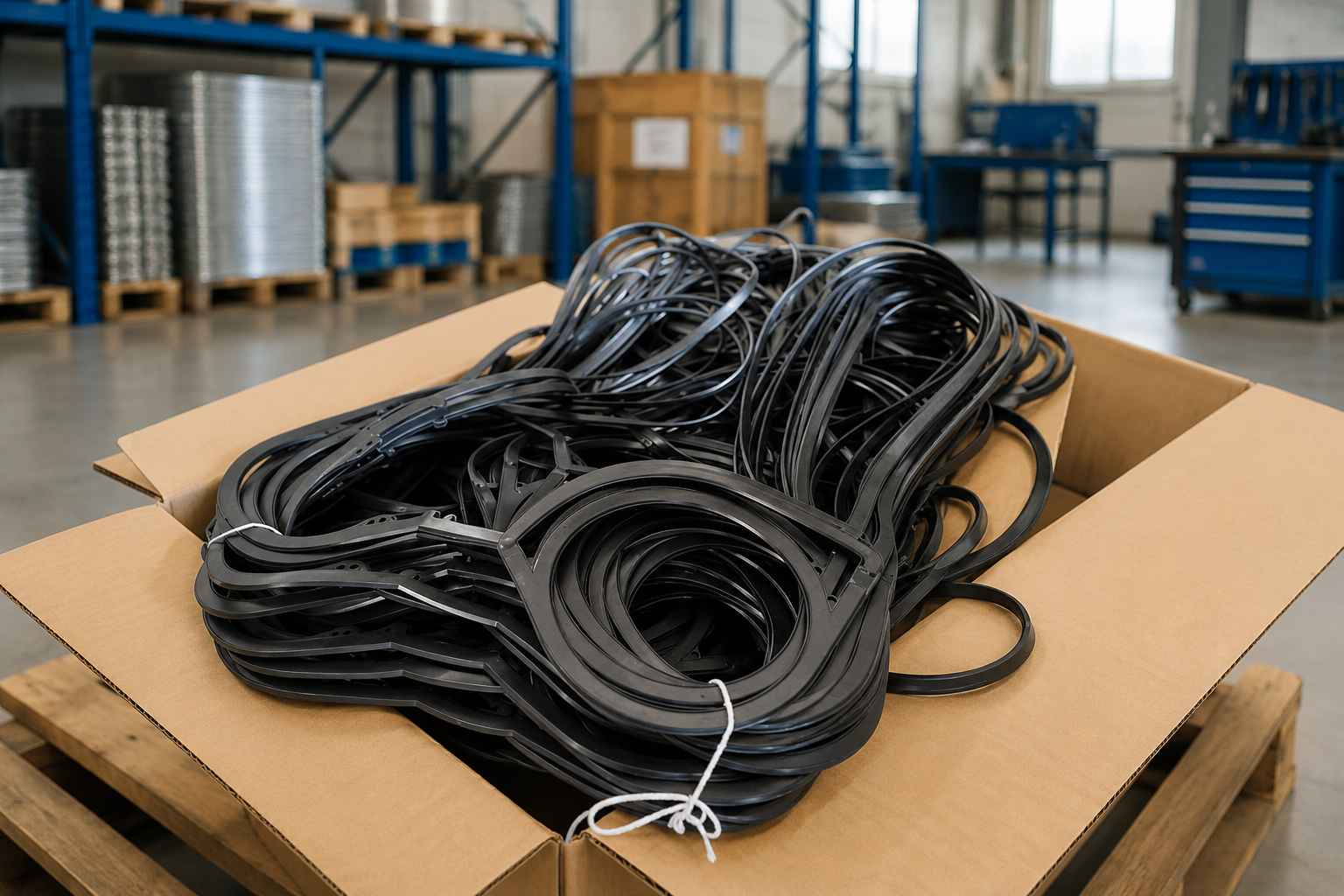

Ущільнення — один із ключових елементів пластинчастого теплообмінника Tranter. Вони встановлюються між пластинами, забезпечують герметичність і допомагають розділяти потоки робочих середовищ усередині теплообмінника.

З часом прокладки Tranter зношуються: втрачають еластичність, деформуються, можуть тріскатися або втрачати щільне прилягання до пластин. Якщо вчасно не замінити ущільнення, теплообмінник може почати протікати, втратити ефективність або потребувати складнішого ремонту.

У цій статті розберемо, коли потрібно міняти ущільнення Tranter, які ознаки зносу варто помічати та які дані потрібні для правильного підбору прокладок.

Чому ущільнення Tranter важливі для роботи теплообмінника

У пластинчастому теплообміннику пластини зібрані в пакет, а між ними встановлені ущільнення. Вони виконують одразу кілька функцій:

• забезпечують герметичність між пластинами;

• формують канали для руху робочих середовищ;

• не дозволяють потокам змішуватися між собою;

• допомагають підтримувати робочий тиск у системі;

• впливають на стабільність і безпеку роботи теплообмінника.

Якщо прокладки Tranter підібрані неправильно або вже зношені, теплообмінник може працювати нестабільно. На практиці це часто проявляється у вигляді протікань, падіння продуктивності або необхідності частого обслуговування.

Основні ознаки зносу ущільнень Tranter

Не завжди зношення ущільнень помітне одразу. Іноді теплообмінник ще працює, але вже має перші симптоми проблеми. Саме на цьому етапі варто провести діагностику, щоб уникнути аварійної зупинки обладнання.

До основних ознак зносу прокладок Tranter належать:

• зовнішні протікання між пластинами;

• поява крапель або слідів рідини на корпусі теплообмінника;

• втрата еластичності ущільнень;

• тріщини, розриви або деформації прокладок;

• зміщення ущільнення з посадкового місця;

• набрякання або розм’якшення матеріалу;

• сторонні запахи або ознаки змішування робочих середовищ;

• нестабільний тиск у системі;

• зниження ефективності нагрівання або охолодження.

Якщо з’явилося протікання, не варто просто сильніше стягувати теплообмінник без попередньої перевірки. Надмірне або неправильне стягування може пошкодити пластини, раму або самі ущільнення. Спочатку потрібно визначити причину проблеми.

Чому ущільнення теплообмінника виходять із ладу

Прокладки Tranter працюють у складних умовах: контактують із робочим середовищем, зазнають перепадів температури й тиску, а також періодичних зупинок і запусків системи. Через це матеріал поступово старіє.

Найчастіші причини зносу ущільнень:

• природне старіння матеріалу;

• робота за високої температури;

• контакт із середовищем, яке не підходить для конкретного матеріалу прокладки;

• хімічний вплив;

• різкі температурні перепади;

• неправильне стягування пакета пластин;

• забруднення пластин і посадкових місць;

• механічні пошкодження під час ремонту;

• неправильний монтаж ущільнень;

• використання несумісних або неякісних прокладок.

Тому під час підбору нових ущільнень важливо враховувати не лише модель теплообмінника Tranter, а й умови роботи: температуру, тиск, тип робочого середовища та режим експлуатації.

Коли потрібно міняти ущільнення Tranter

Ущільнення Tranter потрібно міняти не лише тоді, коли теплообмінник уже явно протікає. У багатьох випадках заміна прокладок потрібна раніше — під час планового сервісу або після діагностики.

Заміна ущільнень може бути необхідна, якщо:

• теплообмінник має зовнішнє протікання;

• старі прокладки стали жорсткими або крихкими;

• ущільнення втратили форму;

• є тріщини, розриви або сліди деформації;

• прокладки не тримаються в посадкових місцях;

• після очищення пластин старі ущільнення не можна використовувати повторно;

• обладнання давно не проходило обслуговування;

• змінилися умови експлуатації системи;

• потрібно провести комплексний ремонт теплообмінника.

Якщо теплообмінник працює на важливому об’єкті, краще не чекати аварійного протікання. Планова заміна ущільнень часто обходиться дешевше, ніж зупинка системи та терміновий ремонт.

Чи можна замінити лише частину прокладок Tranter

Іноді клієнт хоче замінити лише одну або кілька прокладок, які явно протікають. У деяких випадках це можливо, але не завжди є правильним рішенням.

Якщо всі ущільнення встановлювалися одночасно і працювали в однакових умовах, вони зазвичай зношуються приблизно рівномірно. Тому заміна лише однієї прокладки може дати тимчасовий результат: через певний час протікання може з’явитися в іншому місці.

Часткова заміна може бути доречною, якщо:

• пошкодження локальне;

• решта ущільнень перебуває в хорошому стані;

• теплообмінник нещодавно проходив сервісне обслуговування;

• причина проблеми зрозуміла;

• спеціалісти підтвердили, що повна заміна не потрібна.

Повна заміна ущільнень частіше потрібна, якщо прокладки старі, втратили еластичність, мають ознаки хімічного впливу або теплообмінник давно не обслуговувався.

Які дані потрібні для підбору ущільнень Tranter

Щоб правильно підібрати ущільнення Tranter, бажано надати спеціалістам якомога більше інформації про теплообмінник і умови його роботи.

Для підбору потрібні:

• модель теплообмінника Tranter;

• фото шильдика;

• серійний номер, якщо він зберігся;

• фото старої прокладки;

• фото пластини;

• кількість пластин у пакеті;

• робоче середовище;

• температура;

• тиск;

• тип ущільнення;

• матеріал старої прокладки, якщо він відомий;

• опис проблеми: протікання, втрата герметичності або планова заміна.

Якщо шильдик пошкоджений або відсутній, можна надіслати фото теплообмінника з різних сторін, фото пластин і старих ущільнень. Це допоможе попередньо визначити модель або звузити варіанти підбору.

Який матеріал ущільнень обрати

Матеріал ущільнення підбирається не «універсально», а під конкретні умови експлуатації. Важливо враховувати температуру, робоче середовище, тиск і хімічну сумісність.

У пластинчастих теплообмінниках можуть використовуватися різні типи еластомерних матеріалів. Для одних систем підходять стандартні матеріали, для інших потрібні спеціальні варіанти, стійкі до високих температур або агресивних середовищ.

Самостійно підбирати матеріал прокладки лише за зовнішнім виглядом не варто. Якщо встановити ущільнення з матеріалу, який не підходить до робочого середовища або температури, воно може швидко втратити властивості, набрякнути, розтріскатися або почати пропускати рідину.

Чому не варто встановлювати ущільнення «на око»

Прокладка може виглядати схожою за формою, але не підходити за матеріалом, посадковими розмірами або типом кріплення. У пластинчастому теплообміннику навіть невелика невідповідність може вплинути на герметичність.

Типові ризики неправильного підбору:

• прокладка не встановлюється в посадкове місце;

• ущільнення зміщується під час складання;

• з’являється зовнішнє протікання;

• робочі середовища можуть змішуватися;

• нова прокладка швидко зношується;

• теплообмінник доводиться знову розбирати.

Тому для підбору краще використовувати точну модель теплообмінника, фото шильдика, фото старої прокладки та технічні параметри системи.

Заміна ущільнень Tranter під час сервісу теплообмінника

Заміна прокладок часто виконується разом із сервісним обслуговуванням теплообмінника. Воно може включати розбирання пакета пластин, очищення, перевірку стану пластин, заміну пошкоджених елементів і повторне складання.

Такий підхід дозволяє не просто усунути одне протікання, а оцінити загальний стан обладнання. Якщо пластини забруднені, пошкоджені або деформовані, одна лише заміна ущільнень може не вирішити проблему повністю.

Комплексне обслуговування особливо доречне, якщо теплообмінник давно не розбирався, працює із забрудненим середовищем або вже має ознаки зниження ефективності.

Де замовити ущільнення Tranter в Україні

Компанія Термопром допомагає з підбором ущільнень, прокладок, пластин та інших комплектуючих для пластинчастих теплообмінників Tranter. Ми знаходимося в Києві та працюємо з підприємствами по всій Україні.

Для підбору ущільнень Tranter можна надіслати фото шильдика, фото старої прокладки, фото пластин і основні параметри роботи обладнання. Це допоможе швидше визначити потрібний тип ущільнення та підібрати сумісні комплектуючі.

Термопром також може проконсультувати щодо ремонту, сервісу та обслуговування пластинчастих теплообмінників Tranter.

Висновок

Ущільнення Tranter потрібно міняти у разі протікання, втрати еластичності, деформації, появи тріщин або під час планового обслуговування теплообмінника. Важливо не підбирати прокладки навмання, а враховувати модель обладнання, робоче середовище, температуру, тиск і стан пластин.

Якщо теплообмінник уже має ознаки протікання або давно не проходив сервісне обслуговування, краще провести діагностику та оцінити стан усього пакета пластин. Це допоможе уникнути повторних несправностей і продовжити термін служби обладнання.

Перед замовленням нових прокладок необхідно визначити модель теплообмінника Tranter, щоб правильно підібрати сумісні ущільнення.

Якщо заміна ущільнень не усуває протікання або обладнання втратило ефективність, може знадобитися комплексний ремонт теплообмінника Tranter.
