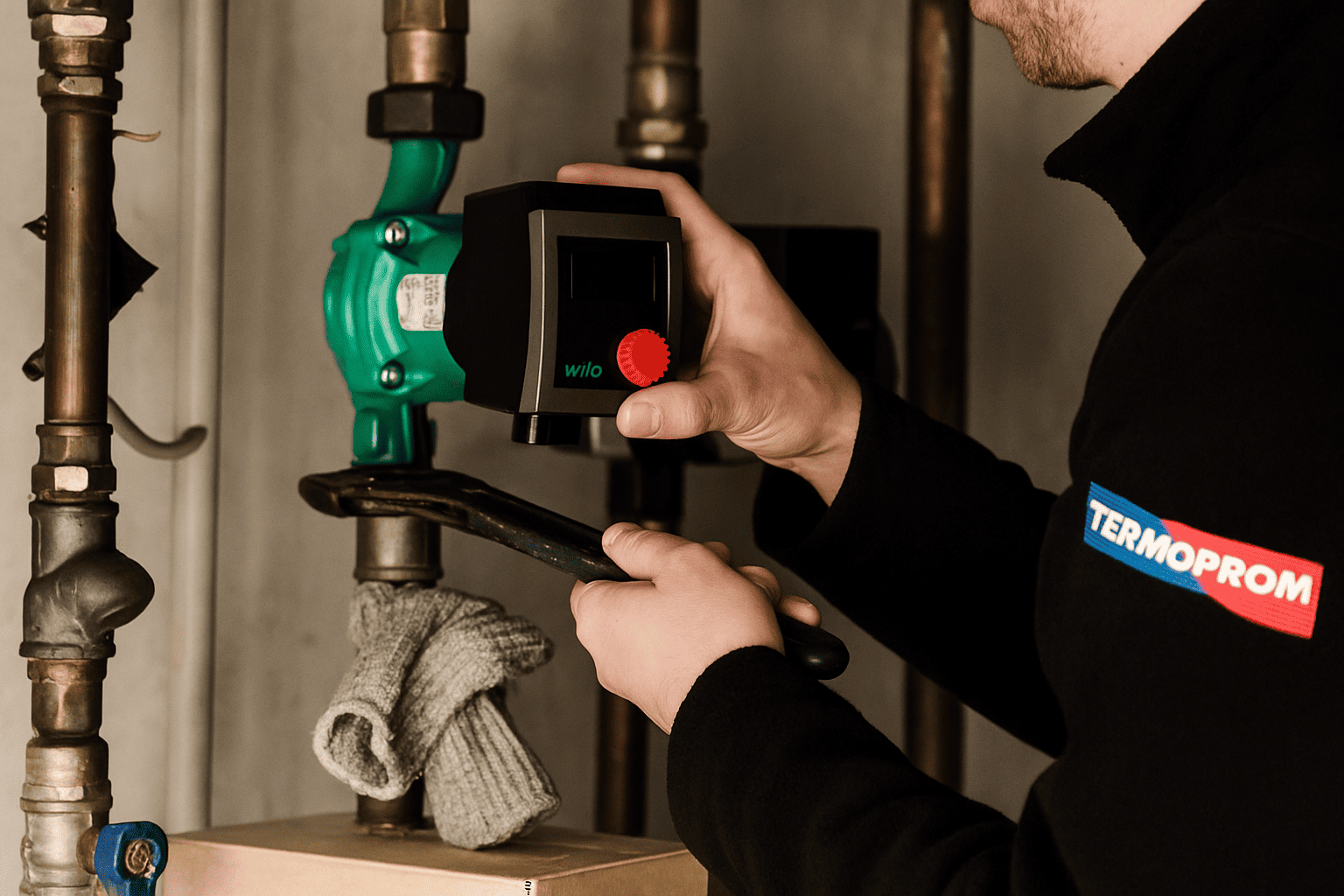

Где должен быть установлен циркуляционный насос?

Циркуляционный насос — ключевой элемент любой системы отопления. От места его установки зависят стабильность температуры, эффективность работы котла, уровень шума и общий ресурс оборудования. Неправильно выбранное место монтажа может привести к кавитации, падению давления или даже к выходу насоса из строя.

Почему насос часто устанавливают на обратном трубопроводе

Традиционно циркуляционный насос размещают на обратном трубопроводе — то есть на линии, где вода после радиаторов или тёплого пола возвращается в котёл. Это решение имеет ряд технических преимуществ:

насос работает с охлаждённым теплоносителем, что продлевает срок его службы;
уменьшается риск перегрева электродвигателя;
снижается вероятность кавитации благодаря более низкой температуре жидкости;
обеспечивается стабильный гидравлический режим даже при пиковых нагрузках.

Когда насос расположен непосредственно за котлом, он постоянно контактирует с горячим теплоносителем. В классических системах, где температура подачи достигает 70–90 °C, это может вызвать перегрев, нарушение герметичности уплотнений или преждевременный выход из строя.

Исключения: когда можно ставить насос после котла

В современных низкотемпературных системах отопления (например, тёплый пол, тепловой насос, конденсационный котёл) температура подачи редко превышает 45–55 °C. В таких случаях установка насоса на подаче вполне допустима, если:

производитель котла или насоса разрешает это в технической документации;
соблюдены условия гидравлического баланса и циркуляция не нарушена;
в схеме предусмотрена защита от воздуха (автоматический воздухоотводчик) и шлама (фильтр или сепаратор).

Главное — контролировать, чтобы температура теплоносителя не превышала допустимое значение для конкретной модели насоса. Для большинства бытовых насосов предел составляет около 100 °C, но постоянная работа при таких температурах не рекомендуется.

Роль расширительного бака и «точки неизменного давления»

Правильная работа циркуляционного насоса зависит не только от его расположения, но и от правильного подключения расширительного бака. Его присоединяют в точке, называемой «точкой неизменного давления» (англ. Point of No Pressure Change) — как правило, это место на всасывании насоса. Такой подход обеспечивает:

стабильное давление во всасывающем патрубке насоса;
защиту от кавитации;
корректную работу автоматических воздухоотводчиков и группы безопасности.

Типовые элементы обвязки насоса

Профессиональный монтаж циркуляционного насоса включает дополнительные элементы, обеспечивающие безопасную и эффективную работу системы:

запорные краны — перед и после насоса для удобного обслуживания;
обратный клапан — предотвращает переток теплоносителя в обратном направлении;
фильтр грубой очистки или шламоулавливатель — защищает крыльчатку от механических частиц;
автоматический воздухоотводчик — устраняет воздушные пробки;
дренажный кран — облегчает слив теплоносителя при обслуживании.

Как избежать типичных ошибок монтажа

ось ротора насоса должна быть горизонтальной — это уменьшает износ подшипников;
стрелка на корпусе насоса должна совпадать с направлением движения теплоносителя;
не устанавливайте насос в верхних точках системы, где может скапливаться воздух;
избегайте резких поворотов трубопровода прямо перед насосом;
обеспечьте доступ для обслуживания — не скрывайте насос в труднодоступных местах.

Итог

В большинстве систем отопления циркуляционный насос целесообразно устанавливать на обратном трубопроводе — это снижает риск перегрева, продлевает срок службы и обеспечивает стабильную работу системы. В современных низкотемпературных системах допускается установка насоса непосредственно после котла, если соблюдены требования производителя и гидравлический баланс.

Перед монтажом обязательно изучите инструкцию производителя, рассчитайте температуру, давление и расход. При необходимости обратитесь к специалистам — инженеры Термопром помогут подобрать оптимальное решение именно для вашей системы отопления.
